概要：



GXZ系列淨水器是在我公司研發的盤管網格反應器的基礎上，充分考慮用戶的使用要求設計生産的生活飲用水淨化設備。它具有結構緊湊合理、操作簡便、運行穩定、處理效果好，适應性強、使用壽命長等特點。

GXZ系列淨水器采用食品級不鏽鋼闆材制造，将投藥、混合、混凝、沉澱、污泥濃縮、自動反沖洗、消毒等淨水工藝流程優化組合，能将高濁度原水淨化成符合國家《生活飲用水衛生标準》（GB5749-2006）要求的生活飲用水。

GXZ系列淨水器即可使用電動計量泵投加藥劑，也可采用研制無須電源的高位負壓式加藥裝置、水輪計量混合加藥裝置及水力控制消毒加藥裝置，淨水器運行可無須電源，特别适合無電力供應的村鎮水廠使用。

GXZ系列淨水器濾池具有自動反沖洗功能。GXZ系列淨水器還可依用戶需求配置我司獨自制造的無電源清水池水位自動控制裝置，清水池水滿時自動關閉淨水設備，進水具有節水，節省藥劑的功能。



适用條件：



GXZ系列淨水器适用于Ⅰ類Ⅱ類地表水源，原水濁度小于1500NTU,短時間允許達到3000NTU。出水濁度達到國家生活飲用水标準。适合廣大農村鄉鎮、農場、遠離城市的中小型企業單位、部隊營區、的生活飲用水的淨化需要。

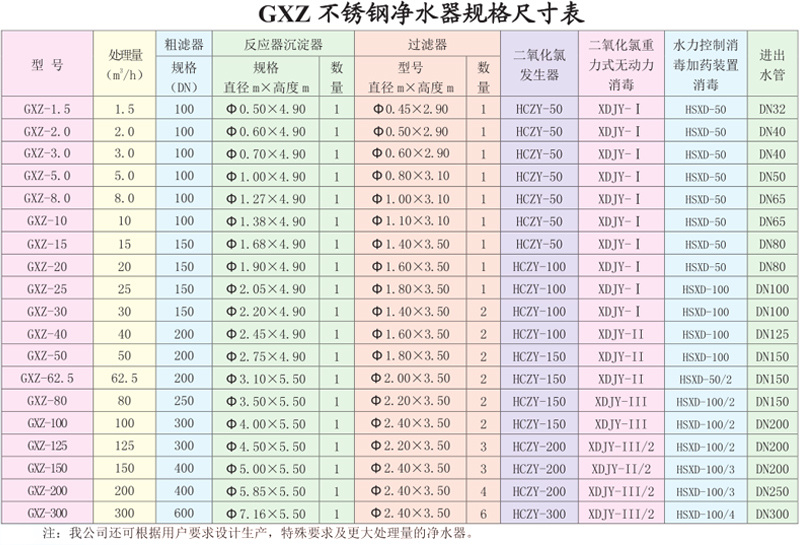

主要技(jì )術參數：



原水濁度：≤1500 NTU，短期可達3000 NTU

出水濁度： ≤1 NTU（特殊情況≤3 NTU）

反應時間： 10-20分鍾

穩流區流速：1.8-2.8毫米/秒

過濾速度： 6-10米/小時

沖洗強度： 14-16升/平方米·秒

沖洗時間： 3-8分鍾

設備進水水頭： ≥8.0米

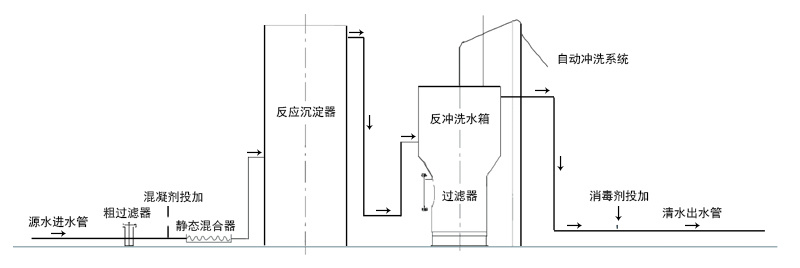

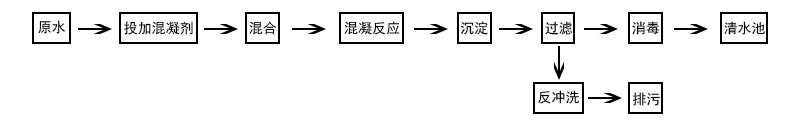

工藝流程簡圖：





GXZ系列淨水器工作原理：





1、混凝劑的投加：

混凝劑的投加，是根據原水濁度的變化，經投藥設備控制投加混凝劑的數量，使混凝劑投加更優化，保證出水濁度。投藥系統可采用：電動計量泵加藥系統、壓力加藥罐或水輪計量混合加藥裝置。



2、混合：

混凝劑投加到原水中，經混合器将原水與混凝劑快速混合，混凝劑充分均勻地擴散于水體中，為後續混凝反應創造有利條件。設備配置的改良型管式靜态混合器具有小阻力效率高的優點，可節省混凝劑投加量20%-30%。



3、混凝反應：

混合後的原水經混凝反應後，水中雜質懸浮物及膠體顆粒經反應生成均勻粗大的礬花，以利于後續的固液分離。反應器為我司的發明專利内外層螺旋式網格盤管反應器，具有絮凝反應效率高，抗沖擊負荷能力強的優點δ值≥3.8，反應時間僅需5～6分鍾（為加大冗餘量，實際設計參數t＝10～12分鍾）即可形成均勻密實、易于沉澱的礬花，産水量比常規反應器可以提高1倍左右。



4、沉澱：

經混凝反應後的水上升至沉澱區，水中礬花在沉澱器中沉澱達到固液分離的目的。沉澱區上升流速為1.8～2.8mm/s。沉澱采用新的絮凝沉澱器大幅度提高沉澱效率，澱後水濁度低于10度，減輕了濾池負擔節約大量反沖用水。



5、過濾：

沉澱後出水經濾池過濾，水中殘留的細小礬花被濾層截留保證出水濁度低于1NTU。過濾速度6-10m/h。過濾器濾料采用φ0.8～φ1.2、K80＜1.5均質石英砂濾料。過濾器具有自動反沖洗及手動強制反沖洗功能，既減少了管理工作量有确保了出水質。



6、反沖洗：

過濾器工作一段時間後，濾層中截留的污物達到相當的量時，過濾層過濾阻力增大，造成過濾水量減少。這時設備自動對濾層進行反沖洗，把濾層中截留的污物反沖到排污溝排放，恢複濾池的過濾能力。反沖洗水由過濾器自帶水箱提供，反沖強度14～16 l/s.m2，反沖曆時3～8分鍾。



7、消毒：

過濾出水經投加消毒劑後流入清水池。GXZ-A型淨水器配套的消毒設備為二氧化氯發生器，GXZ-B型淨水器配套的消毒設備為水力控制消毒加藥裝置，它是通過調節流經加氯桶的水量來控制消毒劑投加量，保證出水水質達到飲用水标準，選用的消毒劑為固體消毒片，具有采購、運輸、投加方便（無須攪拌溶藥配置藥液）一次裝藥長期使用的優點。



GXZ系列淨水器設備示意圖：

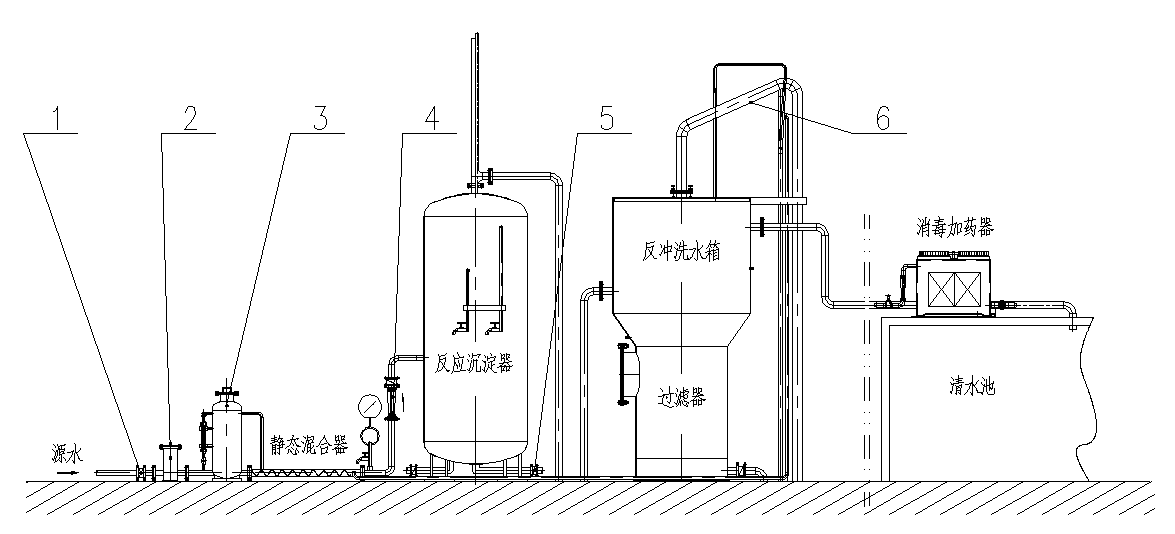

小型設備：



1、進水總閥  2、粗濾器  3、混凝劑加藥桶  4、流量計  5、排污閥  6、反沖洗組件

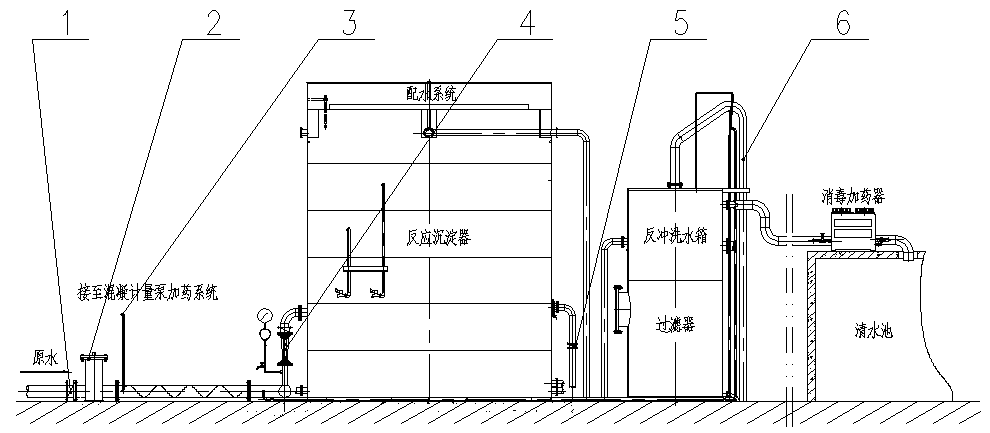

中大型設備：



1、進水總閥  2、粗濾器  3、至計量泵混凝劑加藥系統  4、流量計  5、排污閥  6、反沖洗組件
