概要：

ZG系列自動過濾器，是我公司在充分考慮到部分農村及中小企業用戶的特殊使用要求而設計的。它具有結構緊湊、合理、操作簡便、運行穩定、處理效果好，造價低、運行費用省等特點。

ZG系列自動過濾器全部采用優良品質的不鏽鋼闆材制造包括加藥、接觸過濾、自動反沖、消毒、等工藝流程能将低濁度原水淨化成符合标準的生活飲用水。

ZG系列自動過濾器采用我司研制的壓力式加藥罐和水力控制消毒加藥裝置，設備運行無須電源，特别适合無電力供應的山區鄉村使用。

ZG系列自動過濾器還可依用戶需求配置我司獨自制造的無電源清水池水位自動控制裝置，清水池水滿時自動關閉設備進水具有節水省藥的功能。

适用條件：

ZG系列自動過濾器适用于Ⅰ類Ⅱ類地表水源，原水濁度小于150毫克/升。出水濁度達到國家生活飲用水标準。适用于廣大農村、中小企業用戶低濁度原水淨化。

主要技(jì )術參數：

原水濁度： ≤150 NTU

出水濁度： ≤1 NTU（特殊情況≤3 NTU）

過濾速度： 8米/小時

沖洗強度： 15升/平方米·秒

沖洗時間： 4-5分鍾

設備進水水頭： ≥8米

（配置滿水自停裝置或水輪加藥裝置須≥12米）

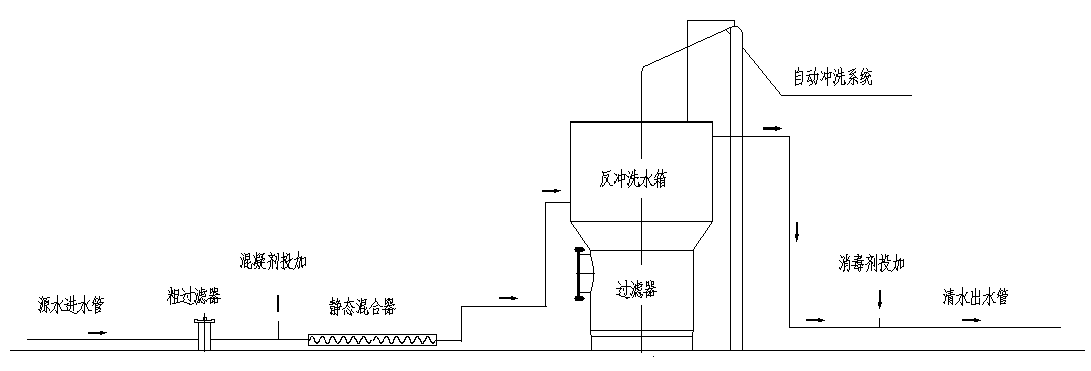

工藝流程簡圖：

工作原理：

1、混凝劑的投加：

混凝劑的投加，是根據原水濁度的變化，經投藥設備控制投加混凝劑的數量，使混凝劑投加更優化，保證出水濁度。投加系統包括：壓力加藥罐和流量計。

2、混合：

混凝劑投加到原水中，經混合器将原水與混凝劑快速混合，混凝劑充分均勻地擴散于水體中，為後續混凝反應創造有利條件。設備配置的改良型管式靜态混合器具有小阻力效率高的優點，可節省混凝劑投加量20%-30%。

3、接觸過濾：

混凝劑經混合器快速與原水混合後一同進入接觸濾層，在濾層中接觸碰撞完成絮凝反應，将水中雜質懸浮物與膠體顆粒反應成礬花，同時被濾層截留，以保證出水濁度低于1 NTU。過濾器濾料采用 φ0.8- φ1.2、K80＜1.5米的均質石英沙濾料，濾速為6-10m/h。過濾器具有自動反沖洗及手動強制反沖洗功能，既減少了管理工作量又确保了出水水質。

4、反沖洗：

過濾器工作一段時間後，濾層中截留的污物達到相當的量時，過濾層過濾阻力增大，造成過濾水量減少。這時設備自動對濾層進行反沖洗，把濾層中截留的污物反沖到排污溝排放，恢複濾池的過濾能力。反沖洗水由過濾器自帶水箱提供，反沖強度14～16 升（平方米·秒），反沖曆時3～8分鍾。

5、消毒：

過濾出水經投加消毒劑後流入清水池。GXZ-A型淨水器配套的消毒設備為二氧化氯發生器，GXZ-B型淨水器配套的消毒設備為水力控制消毒加藥裝置，它是通過調節流經加氯桶的水量來控制消毒劑投加量，保證出水水質達到飲用水标準，選用的消毒劑為固體消毒片，具有采購、運輸、投加方便（無須攪拌溶藥配置藥液）一次裝藥長期使用的優點。

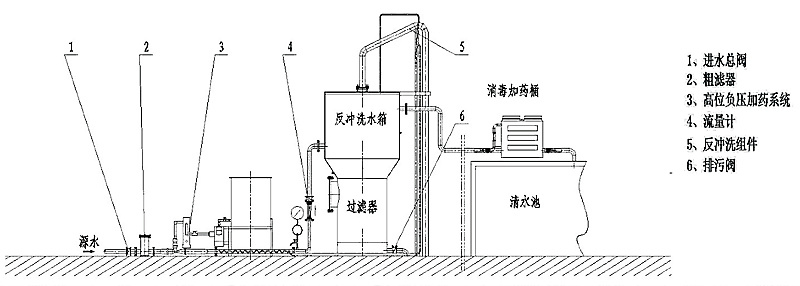

設備示意圖：

設備基礎圖：

注：

1、設備基礎載荷需大于250KN/m²，基礎墊層用100号混凝土，基礎采用200号混凝土。

2、水封井的深度為900mm，壁内表面用1:2水泥砂漿抹面厚20毫米，不得有滲漏水。

3、清水池容積需按用戶供水量配置，其标高不得超過設備基礎2.3米，盡量靠近淨水設備。

注：我公司還可以根據用戶要求設計生産，特殊要求及更大處理量的淨水器。
