概述:
GFJ系列负压式加药装置是本公司根据水处理行业特别是中小型生活饮用水净化水处理设备中投加混凝剂、助凝剂的需要,参照國外同类产品的先进经验,精心设计而成的集成式加药装置,具有结构紧凑、无需電力、操作方便、易于运输安装等特点,满足不同层次用户的要求。

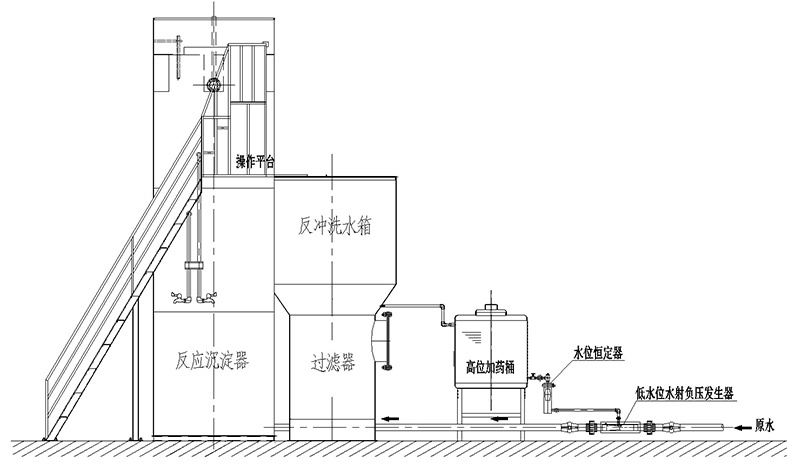

装置结构:
工作原理:
GFJ系列负压式加药装置,是以低水位水射负压发生器為核心设备,及配置药液桶、水位恒定器、流量调定器、流量计量器、操作平台及投加管道等组成。
低水位水射负压发生器直接利用原水水压通过水射系统产生负压,补偿药液桶水位差,配以水位恒定器、流量调定器、将药桶已搅拌好的剂药液定量稳定投加到进水管道中。
功能特点:
GFJ系列负压式加药装置水力系统阻力损失≦0.035Mpa,可直接利用原水水压,只要原水进水压力与净水设备所需工作压力间0.035Mpa以上的压力差,系统就能正常工作,无须電力,实现安全稳定运行。
GFJ系列负压式加药装置配置有专利设备水位恒定器,通过流量调定器及流量计量器准确计量,保证加药量稳定,同时操作简单方便。
GFJ系列负压式加药装置采用耐腐蚀材料及防晒处理,不锈钢结构,使用寿命長、 布局合理、结构紧凑,可露天安装使用无需专门的机房节省大量的基建投资。
应用范围:
1、各行业水处理系统、循环冷却系统、原水预处理和净水处理系统;
2、市政给水、污水处理系统;
3、其他相关行业。
规格型号及选型表:
型号 |
适用水处理量 m3/h |
主要设备配套 |
|||
低水位水射 |
药液桶 |
水位恒定器 |
流量计量器 |
||
型号 |
型号 |
型号 |
型号 |
||
GFJ-2.5 |
1.0~2.5 |
DSF-Ⅰ-DN32/40 |
BY-50L/PE |
SH-DN15 |
LZB-3 |
GFJ-7.0 |
2.5~7.0 |
DSF-Ⅱ-DN40/50 |
BY-50L/PE |
SH-DN15 |
LZS-15-Ⅰ 長管型 |
GFJ-50 |
8.0~50 |
DSF-Ⅲ-DN65/150 |
BY-130L/PE |
SH-DN15 |
LZS-15-Ⅰ 長管型 |
GFJ-150 |
50~150 |
DSF-Ⅳ-DN150/200 |
BY-500L/PE |
SH-DN15 |
LZS-15-Ⅱ 長管型 |
我公司还可根据用户要求设计生产,特殊要求及更大适合水处理量的加药装置。
