HSXD水力控制消毒加药装置

概述：

HSXD水力控制消毒加药装置，是我司针对农村及遠离城市中心的中小型企业单位生活饮用水的消毒而研发的消毒加药装置。水力控制消毒加药装置已取得國家实用新型专利证书（专利号：ZL2009 2 0315714.6）。

HSXD水力控制消毒加药装置采用无毒耐腐蚀的PE材料制造，HSXD水力控制消毒加药装置可根据处理水量的要求对消毒剂的投加量进行调控。

HSXD水力控制消毒加药装置具有结构紧凑、操作方便，无需電力、投药周期長、杀菌消毒效果好等特点。

工作原理：

HSXD水力控制消毒加药装置采用自流重力式投加方式，运行无须電力，利用水力控制方式通过水流对缓释消毒片进行冲刷，消毒片逐渐溶解后氯离子进入水中生成消毒液, 对净化后的水起到杀菌消毒的作用并保证出水中的余氯含量，抑制细菌、病毒在净化水的储存输送过程中的二次污染。

消毒工艺流程：

净化水→消毒剂溶解调节器→计量投加系统→消毒后生活饮用水→清水池或管网→用户

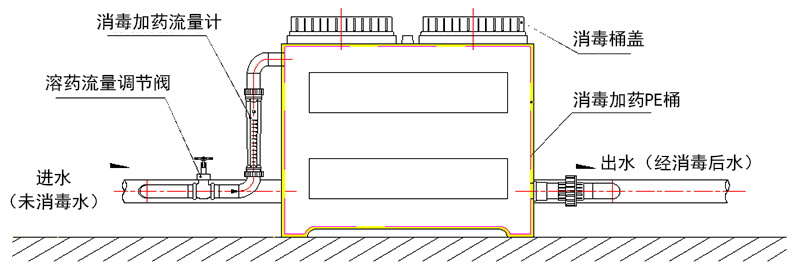

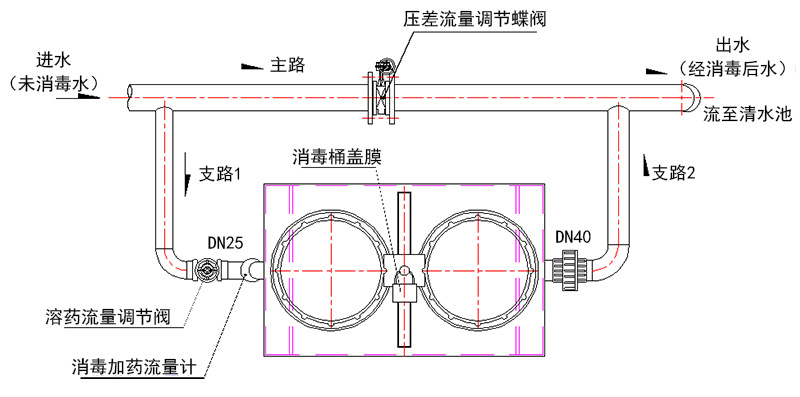

装置示意图：

装置运行步骤：

将缓释消毒片放入消毒加药装置存药桶中，调节压差流量调节蝶阀，压差流量调节蝶阀关小时，主水管阻力增大，支路1进水量增大，压差流量调节蝶阀开大时，主进水管阻力减小，支路1进水量减小，再调节溶药流量调节球阀，观察加药流量计即可调节流经加药桶的进水量。水由支路1流进，流经存药桶溶解消毒剂，从溶药出水口处流出，再经支路2进入主水管。调节溶药调节器上下移动，从而调节溶药水位的高低，使得水和缓释消毒片接触表面积增大或减小，从而控制缓释消毒片溶解含量，以达到水中不同氯含量。
